Манетка XTR 970 - как отделить от хомута?

[Smith]

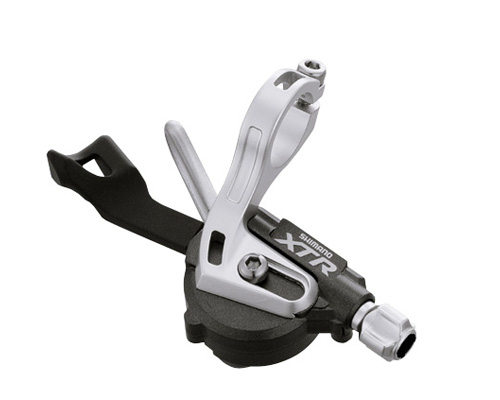

В общем, кто видел эти манетки, тот в курсе: хомут там отдельная деталь, корпус манетки крепится к ней болтиком через прорезь в хомуте, прорезь позволяет сдвигать манетку влево-вправо.



Казалось бы, выкрути болт, и все это хозяйство само распадется на две части. Выкручиваю - и хрен. Ничего не меняется: корпус манетки точно так же елозит по этой прорези, но от хомута почему-то не отделяется. Я смотрю на них со всех сторон и вообще не врубаюсь, что их удерживает вместе.

А ведь они точно должны отделяться, ведь существует же в природе это:


(я это покупать не собираюсь, конечно же, мне для другой цели)

Силой отламывать хомут не хочется, манетка денег стоит. Разбирать корпус тоже не хочется. Есть идеи, как просто и безболезненно снять корпус с хомута?

[multig]

Емнип, там сделаны направляющие и что-то типа ограничителя. Соответственно попробовать как-то поддеть, приподнять чтобы хомут перелез через ограничитель.

[Diomer]

надо снять крышку верхнюю и снизу открутить крепящий винт.

Ссылка. Смотреть в правом нижнем углу после слов "Replacement of the shifting lever unit"

[Juppy]

надо снять крышку верхнюю и снизу открутить крепящий винт.

+1

Поддевать ничего не надо. Сломать можно.

[Smith]

надо снять крышку верхнюю и снизу открутить крепящий винт.

Ссылка. Смотреть в правом нижнем углу после слов "Replacement of the shifting lever unit"

О! Круто, спасибо.

Тогда почти риторический вопрос вдогонку: правильно ли я понимаю, что отсутствие этого винта ни на чем не скажется? О герметичности там и так говорить не приходится, т.к. там прорезь. Т.е. фактически он служит только для того, чтобы манетка не "потерялась", если выкручен основной болт?

Судя по схеме, все так...

---------- Добавлено в 22:58 ---------- Предыдущее сообщение было в 22:58 ----------

дааа, действительно. На масштабе 500% толком рассмотрел этот болтик.

Я на 300% )

[Juppy]

Думаю да.
Он нужен только чтоб хомут от манетки не отваливался.
А герметичность у нее никакая.

[multig]

дааа, действительно. На масштабе 500% толком рассмотрел этот болтик.

[Smith]

Да.

Злосчастный болтик удален, манетка собрана и работает, цель достигнута.

Diomer, еще раз спасибо!

[Nicephorus]

Smith, че купил хоповские матчмэйкеры для шымаН?

[Smith]

Smith, че купил хоповские матчмэйкеры для шымаН?

Нее... я даже не знал, что такие существуют.
