Планетарные и динамо втулки на складных велосипедах

[СТАРПЁР]

Краткий Мини-Фак

Показать то, что скрыто

Показать то, что скрыто

Вводная часть от Старпер
В принципе, при современном развитии велосипедной техники, на складных велосипедах с малыми колесами напрашивается применение планетарных втулок вместо классической многоскоростной трансмиссии с перекидкой. И для городского велосипеда, особенной используемого ежедневно важен автономный свет, так как темное время суток, особенной зимой, без света преодолевать опасно.

Так давайте в этой теме делиться возможностями штатных планетарок и динамок, в особенности не обходя достоинства и тонкости самосборных вариантов.

Полезные материалы по планетаркам: http://velofun.ru/hub/index.html

Я начинал эксплуатацию планетарки со штатной на Дахоне Витесс HD7, динамо-втулка также шла в комплекте:



На планетарку этого велосипеда можно назад установить роллерный тормоз. Передняя динамо идет шириной 74 мм, она под вибрейки, роллер и динамо туда не встанут - нет места и крепежа. Для заднего роллера нужен хомут, передающий тормозной момент от рычага тормоза на раму. Его размер индивидуален для перьев разных рам.

Вместо штатного хомута крепления переднего рычага роллера, которых в наших веломагазинах практически нет, я использую сантехнические на винтах - одно или двух в зависимости от обхватываемой вилки:



Хомуты пример подобных хомутов, винтовой зажим плотно обхватывает перо и конец рычага, резинка не дает железу царапать покрытие вилки:

Хэлп с картинками по стопорным гайкам от tweakerm

Показать то, что скрыто

Сообщение 1180
http://forum.velomania.ru/showthread...10831&page=118

Момент затяга планетарных гаек:

Момент затяжки составляет 30...45 Н·м

Калькулятор планетарок
http://www.gear-calculator.com/?GR=S...&SL=2.6&UN=KMH

Полная инструкция для Шимано на русском файл PDF

http://kniganew.ru/shimano2015rus/

Установка роллерного заднего тормоза от Chandra

Показать то, что скрыто

как его посадить на планетарку, я так поняла сначала роллер на нее сажается? а потом все вместе на раму?

Планетарка ведь уже заспицована на колесе. А зубчатка для роллера, если эта планетарка под роллерный тормоз, закрыта пыльником.

А вот как выглядит пыльник под неё, который эту зубчатку закрывает, если нет роллера.
Вложение 420484
Я сначала так и катался, сзади стояла планетарка с пыльником, а тормоз сзади тоже был v-brake, стоковый "шульцевский", который promax. Потом попал несколько раз в ситуацию обледенения ободов, и решил что сзади мне нужна страховка получше. Вперед я собирался ставить динамо-втулку, надоело заряжать батареи. Ну, купил роллер, ориентируаясь на цену, доступность и тот вес, который предполагалось останавливать. Я предполагал, что могу катать с хорошим грузом до 30 кило на багажнике, так что. Самым доступным для меня оказался IM80R, он тогда в "аркаде" (в Питере) меньше 2000р стоил. Купил роллер и отдельно хомут на перо вилки под него, Вложение 420482
снял колесо, снял пыльник с планетарки, воткнул роллер, сверху шайбу с резинкой из комплекта роллера, которая в новых роллерах шла вместо гайки, её видно на этом фото с внутренней стороны от дропаута вилки
Вложение 420483, она просто одевается и потом поджимается снаружи шайбой от планетарки (у меня зеленая) и гайкой. Повозился с креплением гайки на тросик тормоза. А позже уже сменил ручку на shimano под роллер, и тросик тормозной, ви-брейковский был коротковат. Да, с "роллерной" ручкой усилие нужно меньше на торможение, чем с той что стояла под v-brake. Хотя и не настолько, чтобы заморачиваться, но мне результат показался заметным прогрессом, так что я и вторую ручку купил такую же, для переднего v-brake BL-IM65. Там на ручке есть пластмасска, чтобы выставить ход ручки для роллера, или под v-brake.

Я все свои мытарства тогда описал подробно. Как я на шульц изи ставил планетарку, и роллер. http://kavi.hotar.ru/content/ustanov...ped-shulz-easy Вот ссылка, там с фотографиями, все подробно, про роллер внизу, про ручку еще ниже. Заодно как выглядит 80-й на 20 дюймовом колесе, со своим 15 сантиметровым диском охлаждения.

[babangida]

Пусть будет ЧОрненькая же...
А в чем ее роль-то при рассчете веса? Она под роллер адаптер имеет и всё, свободна, крутись себе. Если я, к примеру 85 роллер поставлю, его забота тормозить понадежнее. Или я неправа?

Там внутри втулки "повер модулятор" стоит, устройство которое не дает заблокироваться колесу при резком торможении. Думаю, при суммарном весе велосипед+водитель под 100 кг, втулка рассчитанная на 65 кг, при полностью нажатой ручке тормоза будет сильно прокручиваться, т.е. снизится эффективность тормозов, увеличится тормозной путь. Ну это теоретически

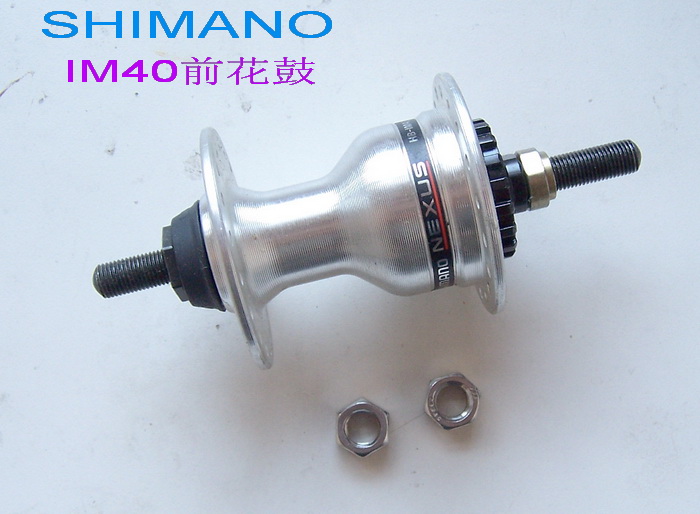

Можно взять 40-ю втулку, и сравнить



http://item.taobao.com/item.htm?id=18494239995

[Volosaty]

У этого же продавца много разных обмоток. Просто красные есть, но лого по краю белое

Как раз под бродящий в голове проект Спасибо, записАл

Это что за модель-типа 40 что ли? Главное, черненькая

К сожалению не годится - T2fs1sXbdbXXXXXXXX_!!405619202.jpg
HB-IM20EC, для детских 20"-24" велосипедов (снаряжённая масса до 65кг) - смотреть тут
Нужна 40я и выше (либо 20е/с050 без буковки "С" в конце).

тыкни меня в нужную

По вкусу - всёравно умрёт Радикальное решение за разумные деньги - http://www.enduroforkseals.com/id182.html
И вроде на форуме (на харьков-туристе точно) продавали закрытые подшипники для таких кареток (цена была смешная - 60грн за пару, что ли). У них есть нюанс - они на 1мм толще, поэтому приходится играться с проставочными колечками, хотя можно и забить.
Вот Коля мучил свои каретки - http://forum.velomania.ru/showthread...=1#post3793520, http://forum.velomania.ru/showthread...=1#post3800620

Пусть будет ЧОрненькая же...

Тормоза - ИМХО не то, что стОит выбирать по цвету

[OlgaLIS]

Тормоза - ИМХО не то, что стОит выбирать по цвету

Так я только втулку купила, тормоз же совсем другой будет, 81 ищу с крепежом к дисковым-такой например ( в Москве по-моему исчезли, найти не удалось пока)

[tweakerm]

Так я только втулку купила, тормоз же совсем другой будет, 81 ищу с крепежом к дисковым-такой например ( в Москве по-моему исчезли, найти не удалось пока)

Модулятор не в тормозе, а во втулке и от диаметра ротора не зависит.

[babangida]

Так я только втулку купила, тормоз же совсем другой будет, 81 ищу с крепежом к дисковым-такой например ( в Москве по-моему исчезли, найти не удалось пока)

То-то и оно, использовать 81-й тормоз на 20-й втулке бессмысленно. Он с ней будет работать точно так же как и 31-й. Тормоз то может и схватит крепко, но втулка будет прокручиваться

[OlgaLIS]

Модулятор не в тормозе,

Да он то мне нафик не всунулся!

но втулка будет прокручиваться

Это как?

[babangida]

Да он то мне нафик не всунулся!

Это как?

Она так устроена. Вы отжимаете полностью ручку тормоза, он блокируется полностью, но втулка крутится, очень тяжело но крутится. Тормозной путь немного вырастает, но переднее колесо не блокируется, не будет черезруля, сохраняется управляемость.



Ну так вот, если поставить 81-й тормоз на 20-ю втулку, и на все это усадить массу в 100 кг, то фрикционная муфта начнет вращаться когда тормоз нажат на 50% например. И увеличение силы нажатия на тормозную ручку (60%-100%) уже ничего не даст

Более того, 81-й тормоз при любой втулке на 20-и дюймовых колесах избыточен с огромным запасом
У меня сейчас 41-й спереди стоит, мой вес с велосипедом вместе чуть меньше 110 кг. Отлично работает, силы тормоза достаточно чтобы он полностью заблокировался и начала вращаться фрикционная муфта во втулке

[OlgaLIS]

не будет черезруля,

Его уже и так не будет, на вибряках натренировалась. Потому что все равно основной задний, передний для подстраховки.
Вот с такой (только передней!) все через руль летают что ли?

[babangida]

Его уже и так не будет, на вибряках натренировалась. Потому что все равно основной задний, передний для подстраховки.
Вот с такой (только передней!) все через руль летают что ли?

Если без "повер модулятора", то почему бы и не слетать?

[OlgaLIS]

Более того, 81-й тормоз при любой втулке на 20-и дюймовых колесах избыточен с огромным запасом
У меня сейчас 41-й спереди стоит, мой вес с велосипедом вместе чуть меньше 110 кг. Отлично работает, силы тормоза достаточно чтобы он полностью заблокировался и начала вращаться фрикционная муфта во втулке

Совершенно согласна, хотелось прикрепить передний без хомута, к дисковым приблудам, было бы симпатичнее. По весу роллеры все одинаковы почти, разница только в весе охлаждающего диска.
Вот как-то так думала сделать (фото не мое)



Лично у меня пока прекрасно работает связка-40 втулка+45 роллер. (фото мое, на этом сейчас катаюсь)



Спасибо за терпение, мне была важна принципиальная совместимость этой втулки с любым роллером, 41 вообще аккуратненький такой

---------- Добавлено в 19:45 ---------- Предыдущее сообщение было в 19:41 ----------

Заканчиваю тут про роллеры, а то не в тему, но нашла вроде что искала-комплект 40-я втулка и как раз 81, кажется, роллер (или 75)


http://item.taobao.com/item.htm?spm=...id=18494239995
