К вопросу об источниках света.

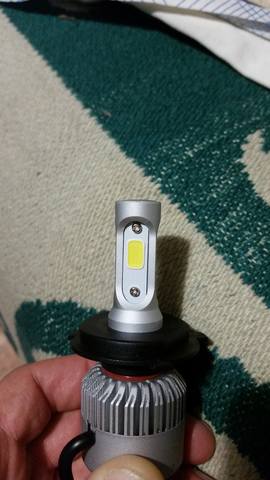

Попала мне в руки светодиодная автомобильная лампа Н4.
Там три вот таких матрицы на алюминиевых подложках
Видно, что кристаллы расположены в 10 рядов по три штуки в ряду.
Просматриваются выводы, предполагаю, что в одном ряду светодиоды включены последовательно.
Саму лампу пока не дербанил, напряжения-токи не замерял.
Кристаллы сверху закрыты тонким слоем силикона или пластика. Не линза в общем.
Если дойдут руки - попробую сунуть эту матрицу в рефлектор.
Доделал короче ещё одну фару) Фара получилась... Прикольная)) Прикольность в том, что двухсторонняя... Короче ещё больше универсальности)) Можно переворачивать под разные условия. Например в городе мелкий рефлектор использовать на ближний, побольше в виде дальнего или среднего. В лесу наоборот, перевернуть, сделав большой рефлектор ближним светом. Да и еще предусмотрел режим габарита. 2 0.5вт выводных светодиодов в параллельном включении, с ограничением тока посредством 60 Ом резистора. По 30ма с копейками на светодиод. 0.5вт светодиоды с широким углом излучения, где-то от 90гр. Что для габарита в самый раз. Включаются примитивно, акб подключен, значит работают.
---------- Добавлено в 18:54 ---------- Предыдущее сообщение было в 18:42 ----------
И самое интересное это по нагреву... Паяный ФА(с нарощенным дополнительным слоем меди на стороне контактов) против меди. Паяной меди к корпусу уступает, ~на 15-20% Но однозначно лучше чем фа со стандартным слоем меди и приклееным к корпусу. Корпус очень хорошо нагревается, что руки слегка обжигает. Кстати, интересное наблюдение, тыльная часть корпуса (заглушка) сделана из алюминиевой шины, мягкой. У которой более лучшая проводимость, как электричества(меньше сопротивление), так и тепла. Вообщем забавно то, что она греется сильнее всего, хотя на нее ничего не установлено...
---------- Добавлено в 19:00 ---------- Предыдущее сообщение было в 18:54 ----------
mr_gard, это китайский ответ филипсу, с их экстрим юнион лед лампами. Ответ правда получился так себе... Эффективность оставляет желать лучшего, как и их возможность фокусировки в рефлекторе. Брал такие же только Н7 в юлмарте за 1200р 2шт. Хотел в дальнем свете использовать на авто. Мне их нормально так и не удалось настроить и это при том, что речь шла о дальнем свете)))
Ra3eR, на фонаре каких либо обозначений нет, внешний вид у него такой
https://psv4.userapi.com/c848224/u44...iMFIuTDyZqI0lQ
FanFERRARI, 3A версия имхо оптимальнее
Ну что, кому там было мало ширины и яркости!?)))
На последнем фото, сравнение\наложение света на штатный ксенон авто. Как видно, в некоторых местах пересвечивает(где теплые оттенки света) штатный ксенон) По ширине, чуть уступает двум фарам, но шире одного модуля.
Аппетит у фары не маленький) До 5.3А на 3.7-4.1В. Забавно то, что по описанию данные "драйвера" должны выдавать ток 2-2,2А каждый) С заменой китайских соплей на нормальный мгтф 0,75мм2, ток повысился ) Нормально так) Заодно еще и все дорожки дополнительно залудил.
да, форум не поборотьи телефон переворачивать не помогает
urabus87, Да) Ему нравится фото переворачивать)))
---------- Добавлено в 12:52 ---------- Предыдущее сообщение было в 12:08 ----------
Вообще фара получилась больше для офроуда и леса. Для города... Как-то так себе. В принципе оно и не удивительно, слишком много светодиодов) на каждый из рефлекторов... Точнее дело в светодиодах... Например с csp7/8 Samsung или cree xd16awt, свет был бы определенно интереснее...
