[Поползень-философ]

Поршень же передо мной лежит. Выемка высотой 4 мм ровно. Внутренний диаметр 23. С кольцом 23х3 выходит 1 мм зазора.

[kirill.k2]

Господа, а кому-нибудь удалось разобрать Fox D.O.S.S.? Застрял в нижнем положении, пытаюсь разобрать. Пока продвинулся не далеко - разобрал только самое начало - заглушку со шредером открутил, стопорное кольцо на штоке активатора снял, с головы рычажок тоже легко снимается. "лишняя" свобода движения конструкции появилась. А вот как и что там дальше вынимать - не понятно.

Напрашивается спец-тулуза для откручивания (?) шайбы с прорезью, но сомнения есть некоторые... Хрен, она же цельеная... Сверху, видать, нужно откручивать, шток вынимать и дальше думать..

[IUSius]

kirill.k2
до сего дня не курил конструкцию досса, но по нижележащим картинкам понял что он чистая механика а ля команд пост спеша

во-первых цитата с ridefox

The seatpost does not move into Trail mode when the short lever is pressed, or does not move into Descend mode when the long lever is pressed.


Not enough preload tension on the remote cable.


Adjust your remote cable tension with the cable adjuster until you achieve a small amount of free play with the long remote lever (1 to 2 clicks).

попробуй нажимать не через манетку, а на саму тягу



т.е. нужно убедиться что она жёстко клинанула, и не имеет свободного хода


во-вторых, спустив воздух из дна можно выкрутить дно и увидеть состояние залипшего конца и фиксирующих шариков






ну как минимум, можно играясь рычагом переключения и проталкивая пальцем через дно фиксирующий наконечник можно понять в каком месте клинанула (а клинануть должен именно конец, который шарики в канавку направляет (шарики должны быть в отверстиях конца трубки телескопа))




ну а если хочется таки разобрать и убедиться в отсутствии механических повреждений, то разбирать надо через верх, вынув стопорное кольцо (вангую что ленточное как в дне таласа), вынув пыльник/сальник, шайбу и весь шток. но шток у тебя клинанул шариками в нижнем положении, так-что чтобы вынуть шток, надо таки пальчиками пошевелить кишки через дно и через тягу одновременно

удачи

[kirill.k2]

Сверху, под коромыслом активатора, есть стопорное кольцо. Под которым пробка, через которую проходит шток активатора и в которую упирается пружина штока активатора. Т.е. это именно то, что нужно. Только вот как его вынуть, заразу? Сидит глубоко, плотненько и сточенных краев не имеет. 40 минут приложения грубой мужской силы всякими денталпиками ничего не дали. Пока в голову пришла токма идея распилить его дремелем "аккуратненько" и поискать потом замену.

---------- Добавлено в 00:48 ---------- Предыдущее сообщение было в 00:43 ----------

IUSius,

спасибо! да, кольцо нашел. заклинило хорошо, именно в самом нижнем положении. шток активатора дергал до упора уже без манетки, да и снизу пробовал его продавливать и шевелить. пока никак.

[kirill.k2]

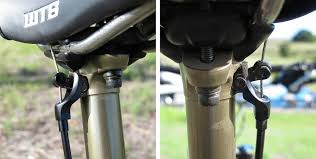

Собственно, виновник торжества:

[Наливаич]

--------------------------------------------------------------------------------------------------------------------------

появилась детализированная картинка разреза fit rlc
https://docs.google.com/viewer?url=p.../US8672106.pdf


Наливаич, присмотрись к позиции 1518 на этом чертёжике
угадывается порт накачки
это говорит о том, что дрисня груши предотврящается накачкой этого порта, камера ограничивается крышкой 1602


хаха, обрати кстати внимание на поз 1526, 1506, 1504..
spv boost valve не напоминает?

напоминает, но как это будет работать, на давлении от резиновой груши
возможно там угадывается полноценная компенсационка, а груша это перегородка ИФП


а это что абстракный патент или нас это ждет в 15 году?

[Поползень-философ]

http://service.foxracingshox.com/con...TD/FIT_CTD.htm

не оно? Там упоминается "прокачка" картриджа через специальное отверстие в топкэпе, чем-то похоже. Но здесь на чертеже как будто виден воздушный канал в камеру вокруг картриджа?

[IUSius]

напоминает, но как это будет работать, на давлении от резиновой груши

ну тк 1518 - порт накачки иглой, такой-же как во флоатах

[kirill.k2]

IUSius,

ммм. отсюда следует, что и резиновой груши, собственно, не будет? а, не следует. нашел грушу.

[Валерий14]

Всем спасибо очень полезная информация для меня)
